Simulasi GUI pada Matlab 2012



Graphic User Interface (GUI)



Mengapa menggunakan GUI di MATLAB? Alasan utama menggunakan GUI karena dapat memudahkan end-user untuk mengoperasikan program yang telah dibuat. Jika tidak ada GUI, maka user harus bekerja melalui interface command line yang tentu saja lebih sulit.

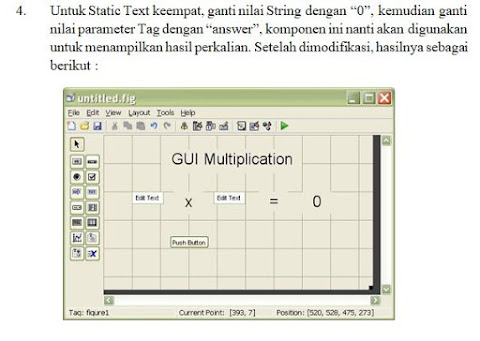

6.        Sekarang simpan GUI Anda dengan nama yang diinginkan, misalnya myGui. Ketika Anda menyimpan file ini, secara otomatis MATLAB akan menggenerate dua buah file : myGui.fig dan myGui.m. File .fig berisi grafik dari interface yang tadi telah dibuat, sedangkan file .m berisi semua code untuk bagian GUI.

Latihan

% handles    structure with handles and user data (see GUIDATA)

ts=0;

fs=0;

F=0;

A=0;

T=1;

clc;

indeks=get(handles.popupmenu1,'value');

A=eval(get(handles.edit1,'string'));

fs=eval(get(handles.edit2,'string'));

ts=eval(get(handles.edit3,'string'));



if fs<=75

    F=fs;

else

    F=75;

end

if ts<=1

    T=ts;

else

    T=1;

end



t=[0:0.01:1];

switch indeks

    case 1

        x=A*sin(2*pi*F*t);

        plot(t,x);

        axes(handles.axes1);

        axis([0 T 0-A-5 A+5]);

        grid on;



 case 2

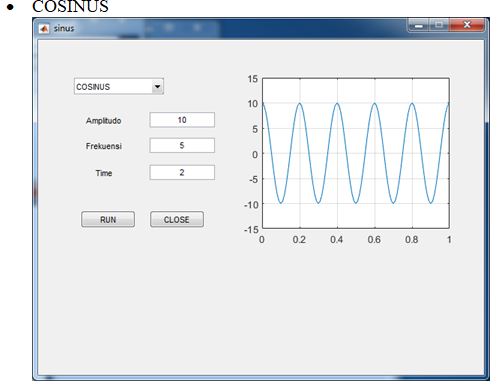

        x=A*cos(2*pi*F*t);

        plot(t,x);

        axes(handles.axes1);

        axis([0 T 0-A-5 A+5]);

        grid on;



 case 3

        x=A*tan(2*pi*F*t);

        plot(t,x);

        axes(handles.axes1);

        axis([0 T 0-A-5 A+5]);

        grid on;



 case 4

        x=A*square(2*pi*F*t);

        plot(t,x);

        axes(handles.axes1);

        axis([0 T 0-A-5 A+5]);

 case 5

        x=A*sawtooth(2*pi*F*t);

        plot(t,x);

        axes(handles.axes1);

        axis([0 T 0-A-5 A+5]);

        grid on;

end





Suhu



clc;

celcius=0;

fahrenheit=0;

reamur=0;

kelvin=0;



indeks=get(handles.popupmenu1,'value');



if indeks == 1

    celcius=0;

    fahrenheit=0;

    reamur=0;

    kelvin=0;

    celcius=eval(get(handles.edit1,'String'));



    fahrenheit=(celcius*(9/5))+32;

    reamur=(celcius*(4/5));

    kelvin=celcius+273;

    set(handles.edit2,'string',fahrenheit);

    set(handles.edit3,'string',reamur);

    set(handles.edit4,'string',kelvin);



else if indeks==2

    celcius=0;

    fahrenheit=0;

    reamur=0;

    kelvin=0;

    fahrenheit=eval(get(handles.edit2,'String'));



    celcius=(fahrenheit-32)*(5/9);

    reamur=(celcius*(4/5));

    kelvin=celcius+273;

    set(handles.edit1,'string',celcius);

    set(handles.edit3,'string',reamur);

    set(handles.edit4,'string',kelvin);



    else if indeks==3

    celcius=0;

    fahrenheit=0;

    reamur=0;

    kelvin=0;

    reamur=eval(get(handles.edit3,'String'));



    celcius= reamur*(5/4);

    fahrenheit=(reamur*(9/4))+32;

    kelvin=(reamur*(5/4))+273;

    set(handles.edit1,'string',celcius);

    set(handles.edit2,'string',fahrenheit);

    set(handles.edit4,'string',kelvin);



        else indeks==4

    celcius=0;

    fahrenheit=0;

    reamur=0;

    kelvin=0;

    kelvin=eval(get(handles.edit4,'String'));



    celcius= kelvin-273;

    fahrenheit=(celcius*(9/5))+32;

    reamur=celcius*(4/5);

    set(handles.edit1,'string',celcius);

    set(handles.edit2,'string',fahrenheit);

    set(handles.edit3,'string',reamur);



        end

        end

    end

Sumber :

Buku Panduan Praktikum Mr. SK
