Organisasi Memori

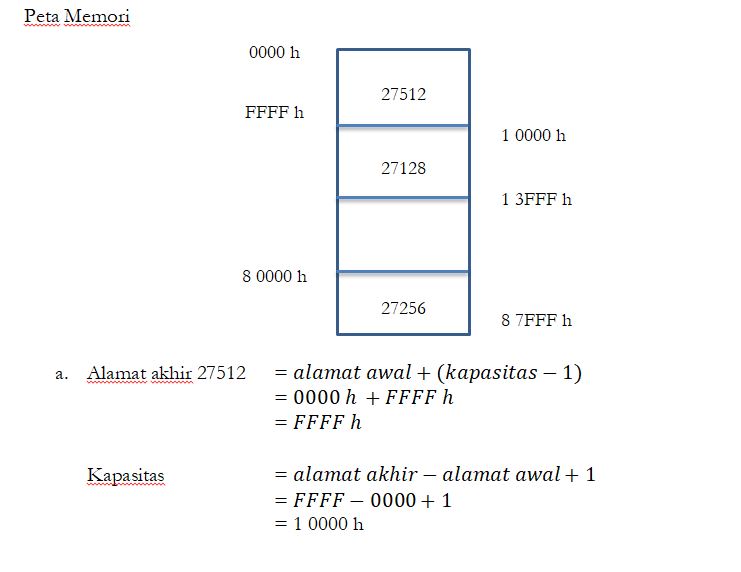

Peta memori adalah suatu peta yang menunjukkan lokasi alamat suatu unit memori. Peta ini sangat penting artinya bagi CPU dalam mengenali lokasi-Iokasi suatu unit memori. • Dirancang sistem minimum yang menggunakan 2 RAM dan 1 ROM yaitu RAM6116 (2KB) dan RAM 6264 (8 KB) dan ROM 27128 (16KB) • Untuk dapat mengakses address dari RAM-0 6116 (2KB) menggunakan pin A0 sampai dengan pin A10 • Untuk RAM-1 6264 (8 KB) menggunakan pin A0 s/d A12 • Untuk ROM27128 (16KB) menggunakan pin A0 s/d A13.

Peta memori menunjukkan :

a. Bagian dari memori yang dapat digunakan untuk program

b. Bagian memori Read Only

c. Bagian memori Read Write

d. Program pengendalian sistim

e. Tempat dimana memori diinstalasi

f. Daftar alamat piranti memori

g. Daerah memori yang masih kosong (jika ada).

Pemetaan memori menunjukkan rancangan penempatan memori RWM dan ROM sesuai dengan alamat yang dikehendaki. Satu chip merupakan satu blok memori. Satu blok satu chip memori menempati lokasi alamat berurutan. Khusus untuk ROM program monitor harus diletakkan pada alamat sesuai dengan arah vector reset dari CPU.

Keping chip memory diorganisasi dengan jumlah lokasi dalam IC. Setiap lokasi dapat terdiri dari 1 bit, 4 bits, 8 bits, atau bahkan 16 bits data, tergantung dari bagaimana desain system dirancangnya. Jumlah data tersebut akan selalu sama dari jumlah pin data pada keping yang bersangkutan. Berapa lokasi dalan keping chip memory? Hal itu tergantung dari jmlah pin alamat pada keping chip yang bersangkutan. Perhitungan adalah sama dengan (2 exp x) dimana x = jumlah pin alamat. Ringkasannya adalah sebagai berikut.

1. Keping chip memory berisi (2 exp x) di mana x adalah jumlah dari pin alamat dari keping IC memory.

2. Setiap lokasi berisi y bits, dimana y adalah jumlah pin data pada keping IC memory.

3. Keseluruhan chip berisi ((2 exp x) * y), dimana x adalah jumlah pin alamat, dan y adalah jumlah dari pin data dari keping IC memory.

Kapasitas sebuah chip memori ditentukan oleh jumlah bit addres bus. Kapasistas sebuah chip memori berdasarkan jumlah addres bus adalah sebagai berikut:

Data dalam sel memori disimpan dalam state ‘0’ atau ‘1’ dan sehubungan dengan bus data dalam sistem MPU, maka beberapa sel memori membentuk satu grup yang disesuaikan dengan bus data dari MPU tersebut, macam group tersebut disebut organisasi memori, misalnya 4 sel (bit) membentuk 1 group, disebut NIBBLE, 8 bit disebut BYTE dan 16 bit disebut WORD.

Pada label kemasan tiap chip memori sudah menunjukan berapa jumlah sel yang ada dalam chip tersebut, contoh EPROM 27C256, tanda C adalah teknologi CMOS, angka 256 adalah terdapat 256Kbit (ada 262144 sel), karena lebar bit data 27C256 adalah 8, maka dalam chip tersebut akan terdapat 32K byte memori dengan organisasi 32K x 8.

Kode-kode lain dilabel kemasan bisa berarti siapa pabrik pembuatnya, berapa kecepatan aksesnya, jenis kemasan, temperatur operasi, tegangan operasi, tegangan bakar, antarmuka dan sebagainya.
